圖4. a）NCA89和NCW90的a軸和c軸晶格參數(shù)和b）晶胞體積隨充電電位的變化。c, e）NCA89和d, f）NCW90在4.3 V全充電狀態(tài)下的橫截面SEM圖像。g）NCA89和h）NCW90在充電

NCM、NCA之后 高鎳家族再添新成員NCW

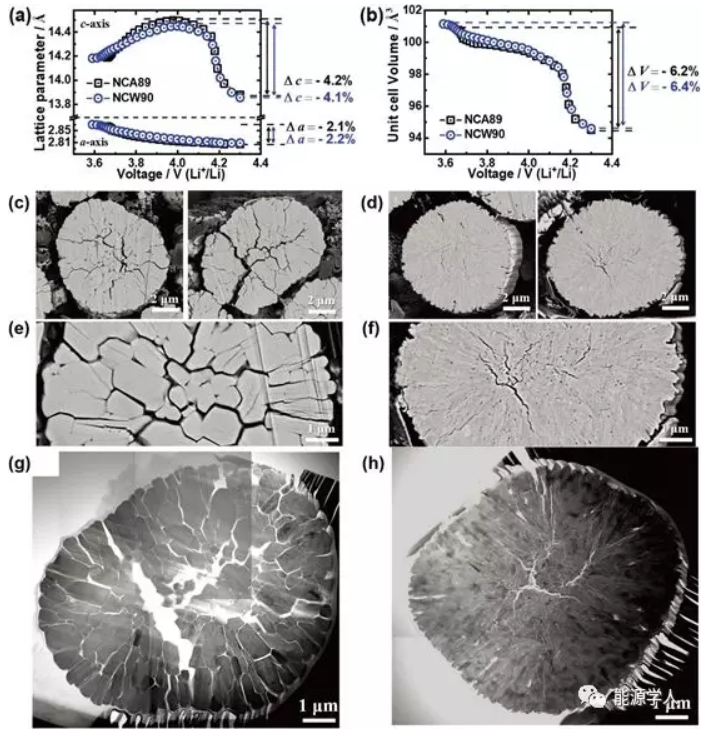

圖4. a）NCA89和NCW90的a軸和c軸晶格參數(shù)和b）晶胞體積隨充電電位的變化。c, e）NCA89和d, f）NCW90在4.3 V全充電狀態(tài)下的橫截面SEM圖像。g）NCA89和h）NCW90在充電到4.3 V時(shí)的明場(chǎng)STEM圖像。

NCM、NCA之后 高鎳家族再添新成員NCW

圖5. NCA89和NCW90在充電態(tài)4.3V下a）每25次循環(huán)測(cè)量的Rsf和Rct變化和b）DSC曲線對(duì)比。

【文章總結(jié)】

在含富-鎳NCA正極中，用W代替Al，大大減小了初始顆粒尺寸。所觀察到的粒徑細(xì)化顯著提高了正極的循環(huán)穩(wěn)定性，NCW90正極在1000次循環(huán)后保留了92%的初始容量，同時(shí)產(chǎn)生了高的初始放電容量231.2 mAh g-1。與NCA或NCM正極不同，NCW正極代表了一系列富-鎳層狀氧化物，其具有較高的能量密度和較長(zhǎng)的電池壽命。NCW90正極前所未有的循環(huán)穩(wěn)定性，主要是由于電荷端附近的相變吸收了各向異性的晶格應(yīng)變，從而抑制了微裂紋的擴(kuò)展，防止了正極顆粒斷裂。微裂紋的抑制保持了正極粒子在循環(huán)過程中晶格的突然收縮和膨脹的力學(xué)完整性，并保護(hù)了粒子內(nèi)部免受有害電解液的侵蝕。

Hoon-Hee Ryu, Kang-Joon Park, Dae Ro Yoon, Assylzat Aishova, Chong S. Yoon, and Yang-Kook Sun. Li[Ni0.9Co0.09W0.01]O2: A New Type of Layered Oxide Cathode with High Cycling Stability. Adv. Energy Mater. 2019, DOI:10.1002/aenm.201902698

[責(zé)任編輯：張倩]

免責(zé)聲明：本文僅代表作者個(gè)人觀點(diǎn)，與電池網(wǎng)無關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實(shí)，對(duì)本文以及其中全部或者部分內(nèi)容、文字的真實(shí)性、完整性、及時(shí)性，本站不作任何保證或承諾，請(qǐng)讀者僅作參考，并請(qǐng)自行核實(shí)相關(guān)內(nèi)容。涉及資本市場(chǎng)或上市公司內(nèi)容也不構(gòu)成任何投資建議，投資者據(jù)此操作，風(fēng)險(xiǎn)自擔(dān)！

凡本網(wǎng)注明?“來源：XXX（非電池網(wǎng)）”的作品，凡屬媒體采訪本網(wǎng)或本網(wǎng)協(xié)調(diào)的專家、企業(yè)家等資源的稿件，轉(zhuǎn)載目的在于傳遞行業(yè)更多的信息或觀點(diǎn)，并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé)。

如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請(qǐng)?jiān)谝恢軆?nèi)進(jìn)行，以便我們及時(shí)處理、刪除。電話：400-6197-660-2?郵箱：119@itdcw.com

電池網(wǎng)微信
新能源車
高鎳材料
鋰離子電池
