(6)熱收縮率——反映隔膜高溫環(huán)境下的尺寸穩(wěn)定性
一方面，隔膜需要在電池使用的溫度范圍內(nèi)(-20~60℃)保持尺寸穩(wěn)定;另一方面，在電池生產(chǎn)過程中由于電解液對水份非常敏感，大多數(shù)廠家會在注液前進行85℃左右的烘烤，要求在這個溫度下隔膜的尺寸也應該穩(wěn)定，否則會造成電池在烘烤時，隔膜收縮過大，極片外露造成短路。
以濕法隔膜為例，一般要求90℃條件下加熱2小時條件下，縱向<5.0%，橫向<3.0%。
(7)閉孔溫度、破膜溫度——反映隔膜耐熱性能和熱安全性能的最重要參數(shù)
閉孔溫度是指達到這一溫度后，隔膜能夠在熱作用下關閉孔隙，從而在電池內(nèi)部形成斷路，防止電池內(nèi)部溫度由于內(nèi)部電流過大進一步上升，造成安全隱患。
破膜溫度是造成電池破壞的極限溫度，在此溫度下，隔膜完全融化收縮，電極內(nèi)部短路產(chǎn)生高溫直至電池解體或爆炸。
(8)孔隙率——反映隔膜內(nèi)部的微孔數(shù)量，影響電池內(nèi)阻
孔隙率是材料中孔隙體積占總體積的比例，反映隔膜內(nèi)部微孔體積占比多少。孔隙率的大小影響電池的內(nèi)阻，但不同種隔膜之間的空隙率的絕對值無法直接比較。
孔隙率較大便于鋰離子通過，但是孔隙率過大則影響機械強度和閉孔性能。目前商用隔膜孔隙率一般在40%~60%之間。
3、鋰電池隔膜的生產(chǎn)工藝對比
目前市場上主流的鋰電池隔膜生產(chǎn)工藝包括兩種技術流派，即干法(熔融拉升工藝)和濕法(熱致相分離工藝)，其中干法工藝又可細分為干法單向拉伸工藝和干法雙向拉伸工藝。
兩種方法都包括至少一個取向步驟使薄膜產(chǎn)生空隙并提高拉升強度。
干法的制備原理是先將高聚物原料熔融，之后高聚物熔體擠出時在拉伸應力下結晶，形成垂直于擠出方向而又平行排列的片晶結構，并經(jīng)過熱處理得到硬彈性材料。具有硬彈性的聚合物膜經(jīng)過拉伸環(huán)節(jié)之后發(fā)生片晶之間的分離而形成狹縫狀微孔，再經(jīng)過熱定型制得微孔膜。
該工藝對過程精密控制要求高，尤其是拉伸溫度高于聚合物的玻璃化溫度而低于聚合物的結晶溫度。
目前主要包括干法單向拉伸和雙向拉伸工藝。
干法工藝的主要難點在于過程控制精度要求嚴格，孔隙率控制較難把握。

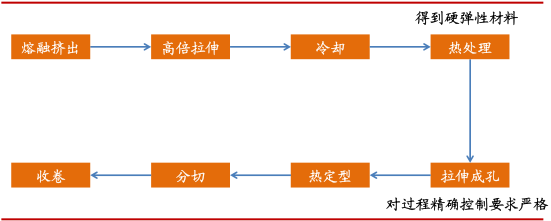

干法的制備流程圖
濕法工藝和干法相比，濕法需要有機溶劑，其基本過程是指在高溫下將聚合物溶于高沸點、低揮發(fā)性的溶劑中形成均相液，然后降溫冷卻，導致溶液產(chǎn)生液-固相分離或液-液相分離，再選用揮發(fā)性試劑將高沸點溶劑萃取出來，經(jīng)過干燥獲得一定結構形狀的高分子微孔膜。在隔膜用微孔膜制造過程中，可以在溶劑萃取前進行單向或雙向拉伸，萃取后進行定型處理并收卷成膜，也可以在萃取后進行拉伸。
用這種方法生產(chǎn)的超高分子量聚乙烯微孔膜具有良好的機械性能。
和干法相比，濕法的制膜過程相對容易調控，可以較好地控制孔徑、孔徑分布和孔隙率。
但制備過程中需要大量的溶劑，容易造成環(huán)境污染，而且與干法熔融拉伸法相比工藝相對復雜。
目前日韓廠商采用濕法工藝的公司較多，國內(nèi)企業(yè)也越來越多使用這一技術，主要有日本旭化成、東燃化學、三菱化學、韓國SK化學、星源材質、中科科技等。

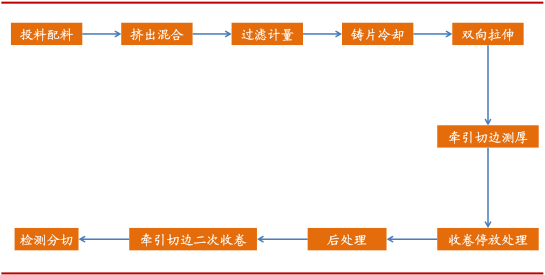

濕法的制備流程圖
二、格局——全球鋰電池隔膜行業(yè)的競爭生態(tài)和演進趨勢
站在2015向前看，日美隔膜廠商占據(jù)絕對主導地位。
根據(jù)IIT的統(tǒng)計，從2010年隔膜廠商的市場份額來看，日本和美國占據(jù)了絕對的主導地位，總體份額超過了70%，韓國SK也占據(jù)了全球市場約12%的份額。
而中國整體市場份額占比不足6%。
但隨著鋰電池產(chǎn)業(yè)轉移，韓國鋰電池市場迅猛發(fā)展，隨之帶動本土隔膜企業(yè)發(fā)展，至2013年，韓國已占據(jù)20%左右的全球市場份額。
電池網(wǎng)微信
